Atlantis Blu CA 80-65/20T AISI 304 Paslanmaz Flanş Bağlantılı Santrifüj Pompa

Atlantis Blu CA 80-65/20T AISI 304 Paslanmaz Flanş Bağlantılı Santrifüj Pompa

Atlantis Blu CA 80-65/20T AISI 304 Paslanmaz Flanş Bağlantılı Santrifüj Pompa, KRESMAK Ocak 2026 bayi alış listesindeki bağımsız CA 80-65/20T satırına göre hazırlanmıştır. Katalogda 20 HP motor gücü, 380 V besleme, DN80 giriş, DN65 çıkış, L=705 mm ve H=360 mm yayımlanır. Güç tablosu yalnız HP içerdiğinden kW değeri hesaplanmamıştır. Modeldeki T eki veya voltajdan faz türü çıkarılmamıştır. Sıvıyla temas eden tüm parçalar için AISI 304 paslanmaz çelik beyanı kullanılmış, bu ifade motorun veya bütün dış bileşenlerin malzemesine genellenmemiştir.

Öne Çıkan Özellikler

• Atlantis Blu CA 80-65 flanş bağlantılı santrifüj pompa
• 20 HP ve 380 V exact-model katalog değeri
• DN80 giriş ve DN65 çıkış flanşı
• Sıvıyla temas eden tüm parçalarda AISI 304 katalog beyanı
• Exact-model satırından doğrulanmış debi ve basma yüksekliği noktaları
• Stokta hazır değil; ön siparişle temin edilir

Teknik Özellikler

Debi ve Basma Yüksekliği

CA 80-65/20T için katalogda yayımlanan çalışma noktaları: 40 m³/h debide 44 m, 60 m³/h debide 42 m, 70 m³/h debide 40 m, 80 m³/h debide 39 m, 90 m³/h debide 38 m, 100 m³/h debide 37 m, 110 m³/h debide 36 m, 120 m³/h debide 34 m, 130 m³/h debide 32 m. Noktalar arasında doğrusal veya başka bir yöntemle ara değer üretilmemiştir. Bu exact-model satırında gösterilen debi sütunlarının tamamında sayısal basma değeri bulunur; yalnız bu yayımlanmış noktalar aktarılmıştır. Gerçek çalışma noktası; statik kot, boru sürtünmesi, vana, dirsek, çekvalf, filtre ve diğer yerel kayıplar birlikte hesaplanarak seçilmelidir.

CA Flanşlı Pompa Ailesi

Katalog bu modeli komple paslanmaz çelik flanş bağlantılı santrifüj pompa ailesinde gösterir. DN değerleri tahmini olarak inç ölçüsüne dönüştürülmemiştir. Fan veya çark geometrisi ile serbest geçiş bilgisi yayımlanmadığından fotoğraftan ya da başka pompa ailesinden türetilmemiştir. Mekanik keçe beyanı “-20°C’ye kadar dayanıklı mekanik keçeli” şeklindedir. Bu ifade yalnız katalogdaki keçe dayanım notunu aktarır; pompanın, tesisatın veya akışkanın tamamı için aynı sıcaklıkta çalışma garantisine genişletilmemelidir.

Malzeme ve Akışkan Uyumluluğu

AISI 304 yalnız sıvıyla temas eden tüm parçaların katalog malzeme beyanıdır. Malzeme sınıfı tek başına her akışkan için kimyasal dayanım garantisi oluşturmaz. pH, klorür miktarı, sıcaklık, katı yükü, aşındırıcılık, viskozite ve çalışma süresi sipariş öncesinde birlikte değerlendirilmelidir. Bu CA ailesinde maksimum su sıcaklığı 70 °C, maksimum ortam sıcaklığı 40 °C ve maksimum emiş 6,5 m olarak yayımlanır.

Doğru Model ve Ölçü Kontrolü

CA 80-65/20T için katalog ölçüleri L=705 mm ve H=360 mm’dir. Bunlar ambalaj ölçüsü, servis boşluğu veya tesisatın toplam kapladığı alan değildir. Model kodundaki boşluk, tire, nokta ve eğik çizgi sipariş kimliğinin parçasıdır. Aynı ailede HP, DN veya ölçüleri farklı satırlar bulunduğundan ödeme öncesinde exact model kodu, flanş standardı, montaj çizimi ve teslim kapsamı yazılı olarak teyit edilmelidir.

Pompa Seçimi

Seçimde yalnız en yüksek basma değerine bakılmamalıdır. İstenen debi ile toplam dinamik basma yüksekliği yukarıdaki exact-model noktalarının içinde kalmalıdır. Hat uzadıkça, çap küçüldükçe ve bağlantı elemanı sayısı arttıkça sürtünme kaybı yükselir. Katalogdaki 6,5 m maksimum emiş değeri üst sınırdır; rakım, su sıcaklığı, emiş hattı kayıpları, hava kaçağı ve kavitasyon riski kullanılabilir emiş mesafesini azaltabilir. Kritik uygulamalarda tesisat hesabı yapılmalıdır.

Kurulum ve Devreye Alma

Pompa sağlam, düz, kuru ve havalandırılan bir zemine sabitlenmelidir. Flanş yüzeyleri paralel ve aynı eksende olmalı; boru ağırlığı ile tesisat gerilimi pompa gövdesine aktarılmamalıdır. Uygun conta, cıvata sınıfı ve sıkma düzeni tesisat standardına göre seçilmelidir. İlk çalıştırmadan önce pompa ve emiş hattı üretici talimatına göre suyla hazırlanmalı, pompa susuz çalıştırılmamalıdır. Elektrik beslemesi, kablo kesiti, topraklama ve koruma elemanları yetkili kişi tarafından saha şartlarına göre belirlenmelidir.

Katalogda Yayımlanmayan Elektrik ve Motor Verileri

Bu exact-model tabloda kW, akım, devir, frekans, kondansatör, faz türü, faz koruması ve motor koruma sınıfı yayımlanmamıştır. HP veya 380 V değerinden bu alanlar hesaplanmamış, komşu ürünlerden taşınmamıştır. Teknik sipariş kararı bu bilgilere bağlıysa ödeme öncesinde yazılı üretici veya tedarikçi teyidi alınmalıdır.

İşletme ve Bakım

Devreye almada kaçak, titreşim, anormal ses, motor ısınması ve beklenen akış kontrol edilmelidir. Filtre, vana ve boru hattındaki tıkanmalar performansı düşürebilir. Don riski bulunan yerlerde pompa ve hat uygun biçimde korunmalı veya boşaltılmalıdır. Bakım öncesinde enerji kesilmeli ve basınç güvenli şekilde tahliye edilmelidir. Yedek parça ve bakım teyidinde exact model kodu kullanılmalıdır.

Stok ve Ön Sipariş

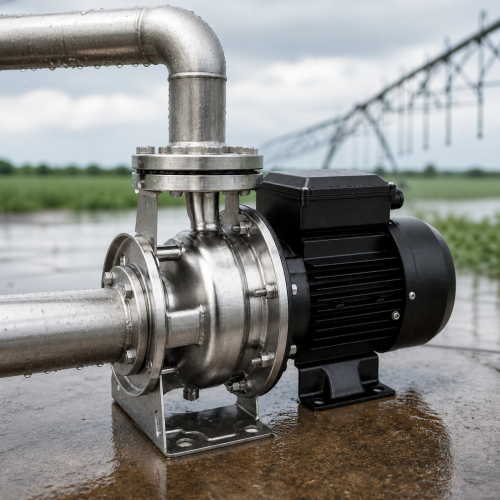

Ürün stokta hazır değildir; stok miktarı sıfırdır ve ön siparişle temin edilir. Tedarik süresi, exact model, bağlantı standardı, akışkan uyumluluğu, malzeme kapsamı ve teslim içeriği ödeme öncesinde doğrulanır. Katalog sayfasının altındaki galvaniz kaplamalı flanş aksesuarları ve görseldeki saha ekipmanları teslimata otomatik olarak dahil değildir. Fiyat KDV dahildir.

Sık Sorulan Sorular

HP değerinden kW hesaplandı mı?

Hayır. Katalog bu tabloda yalnız HP yayımlar; kW değeri türetilmemiştir.

Performans tablosu nasıl hazırlandı?

Debi ve basma noktaları doğrudan CA 80-65/20T satırından alındı; tireli hücreler sıfır sayılmadı ve ara değer oluşturulmadı.

DN bağlantılar inç olarak kullanılabilir mi?

Katalog DN80 giriş ve DN65 çıkış yayımlar. İnç dönüşümü tahmin edilmemiştir; karşı flanş ve boru standardı sipariş öncesinde doğrulanmalıdır.

Ürün hemen gönderilir mi?

Hayır. Stok miktarı sıfırdır; ön sipariş alınır ve tedarik süresi ödeme öncesinde doğrulanır.

Teknik kaynak: KRESMAK Ocak 2026 kataloğu, PDF s.18 / katalog s.16, CA 80-65 table row 5. Fiyat kuru: 2026-07-14 tarihinde doğrulanan Ziraat Bankası USD döviz satış kuru 47.5564 TL.
