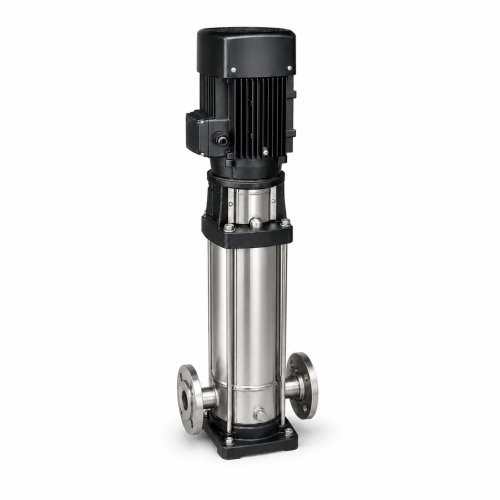

Atlantis Blu CVL 25-9KT Dik Milli AISI 304 Sıvı Temaslı Çok Kademeli In-Line Pompa

Atlantis Blu CVL 25-9KT Dik Milli AISI 304 Sıvı Temaslı Çok Kademeli In-Line Pompa

Atlantis Blu CVL 25-9KT Dik Milli AISI 304 Sıvı Temaslı Çok Kademeli In-Line Pompa, KRESMAK Ocak 2026 kataloğunda dik milli ve çok kademeli in-line pompa ailesinde yer alan Atlantis Blu modelidir. Katalog satırında 10 HP güç, 380 V besleme, H=1149 mm yükseklik ve modele ait debi-basma yüksekliği değerleri yayımlanır. Ürün stokta hazır değildir; doğru bağlantı seçeneği ve teslim kapsamı teyit edilerek ön siparişle temin edilir.

Malzeme Kapsamı

Alt pompa gövdesi dahil sıvıya temas eden parçalar AISI 304 paslanmaz çeliktir. Bu ifade yalnız katalogda tanımlanan akışkan temaslı parça grubunu kapsar; motor, dış yüzeylerin tamamı, mil, fan veya çark için AISI 304 genellemesi yapılmaz. Kimyasal uygunluk için sıvının pH değeri, klorür miktarı, sıcaklığı, yoğunluğu, aşındırıcılığı ve katı madde içeriği değerlendirilmelidir. Sipariş öncesinde gerçek akışkan bilgileri üreticiye verilerek malzeme ve mekanik keçe uygunluğu teyit edilmelidir.

Öne Çıkan Özellikler

• Dik milli çok kademeli in-line düzen
• Alt pompa gövdesi dahil sıvıya temas eden parçalarda AISI 304
• Kartuş tip mekanik keçe katalog beyanı
• Dişli veya flanşlı alternatif bağlantı seçeneği
• 100 °C maksimum su ve 40 °C maksimum ortam sıcaklığı katalog değerleri
• Modele ait yayımlanmış Q-H çalışma noktaları
• Stok sıfır ürün için kontrollü ön sipariş

Teknik Özellikler

Güç ve Elektrik Verilerinin Kapsamı

CVL 25-9KT için 10 HP değeri katalogdaki tek güç sütununda yayımlanır. Motor gücü kW cinsinden, P1/P2 ayrımı, akım, devir, frekans, kondansatör ve faz koruması katalogda yayımlanmamıştır. 380 V değeri besleme gerilimidir; model eki veya gerilimden faz türü çıkarılmamıştır. Kablo, sigorta, kontaktör ve motor koruma ayarı gerçek ürün etiketi, hat uzunluğu ve kurulum şartlarına göre yetkili elektrikçi tarafından belirlenmelidir.

Dişli ve Flanşlı Bağlantı

Katalog CVL modellerinde dişli ve flanşlı bağlantı seçeneği bulunduğunu bildirir. Bunlar aynı anda kullanılması gereken iki bağlantı değil, siparişte seçilecek alternatiflerdir. Bu model için dişli giriş ve çıkış 2 inç, flanşlı giriş ve çıkış DN50 olarak yayımlanır. Karşı flanş, conta, cıvata, rakor ve diğer montaj elemanlarının teslimata dahil olup olmadığı ödeme öncesinde teyit edilmelidir.

Debi ve Basma Yüksekliği

Katalog çalışma noktaları: 8 m³/h debide 122 m, 10 m³/h debide 119 m, 12 m³/h debide 115 m, 14 m³/h debide 109 m, 15 m³/h debide 106 m, 16 m³/h debide 103 m, 18 m³/h debide 95 m, 20 m³/h debide 87 m, 22 m³/h debide 77 m, 24 m³/h debide 66 m. Bu 10 sayısal nokta pompa seçimi için başlangıç sağlar. Gerçek çalışma noktası statik kot, boru çapı ve uzunluğu, vana, dirsek, çekvalf, filtre ve yerel kayıplarla birlikte hesaplanmalıdır. Yalnız en yüksek basma değerine göre seçim yapılmamalı; istenen debi ile toplam dinamik basma yüksekliği aynı noktada değerlendirilmelidir.

Ölçüler ve Yerleşim

Katalog bu model için H=1149 mm yüksekliği yayımlar. Bu değer ambalaj ölçüsü, kaide yüksekliği veya motor sökümü için gereken servis boşluğu değildir. Uzunluk, genişlik ve derinlik yayımlanmadığından görselden ölçü çıkarılmamıştır. Dikey yerleşimde motorun üstten sökülmesi, mekanik keçeye erişim ve boru bağlantılarının bakım sırasında ayrılması için yeterli servis alanı bırakılmalıdır.

Sıcaklık, Emiş ve Akışkan Şartları

Maksimum su sıcaklığı 100 °C, maksimum ortam sıcaklığı 40 °C ve maksimum emiş 6,5 m olarak yayımlanır. Bu değerler ayrı üst sınırlardır; hepsinin aynı anda güvenle kullanılabileceği anlamına gelmez. Rakım, sıcaklık, emiş hattı uzunluğu, boru çapı, hava kaçağı ve kavitasyon riski kullanılabilir emiş yüksekliğini azaltabilir. Emiş hattı kısa ve sızdırmaz kurulmalı, pompa susuz çalıştırılmamalıdır.

Kurulum ve Devreye Alma

Pompa sağlam zemine dik konumda sabitlenmeli, boru ağırlığı pompa ağızlarına bindirilmemeli ve hat gerilimi giderilmelidir. Pompa ile emiş hattı devreye almadan önce uygun biçimde doldurulmalı, vanalar kontrol edilmeli ve sistem havası tahliye edilmelidir. İlk çalıştırmada dönüş yönü, basınç, debi, titreşim, ses, motor sıcaklığı ve bağlantı kaçakları yetkili kişi tarafından izlenmelidir.

Bakım ve Güvenlik

Keçe bölgesi, bağlantılar, filtreler, vanalar ve boru destekleri düzenli kontrol edilmelidir. Kaçak, tıkanıklık, titreşim, olağan dışı ses, basınç değişimi ve motor sıcaklığı izlenmelidir. Bakım öncesinde enerji kesilmeli, yeniden enerjilenmeye karşı önlem alınmalı ve hat basıncı tamamen boşaltılmalıdır. Topraklama ve motor koruma elemanları yerel mevzuata ve ürün etiketine uygun olmalıdır.

Stok, Fiyat ve Ön Sipariş

Ürün stokta hazır değildir; stok miktarı sıfırdır ve ön siparişe açıktır. Tedarik süresi, dişli veya flanşlı bağlantı tercihi, motor etiketi ve teslim içeriği ödeme öncesinde teyit edilir. Gösterilen fiyat yüzde 20 KDV dahildir.

Sık Sorulan Sorular

AISI 304 kapsamı nedir?

Alt pompa gövdesi dahil sıvıya temas eden parçaları kapsar; motor ve katalogda ayrıca tanımlanmayan dış parçalar bu beyana eklenmez.

Dişli ve flanşlı bağlantı birlikte mi kullanılır?

Hayır. Katalog bunları alternatif seçenekler olarak sunar.

Faz tipi gerilimden anlaşılır mı?

Hayır. Faz tipi katalogda yayımlanmadığı için ürün etiketi ve üretici teyidi esas alınır.

Kaynak: KRESMAK Ocak 2026 kataloğu, PDF s.28 / katalog s.26, CVL 25 alt tablo, 3. satır. Kur: 2026-07-14 Ziraat Bankası USD döviz satış 47.5564 TL.
