Atlantis Blu CVL 9-29KT Dik Milli AISI 304 Sıvı Temaslı Çok Kademeli In-Line Pompa

Atlantis Blu CVL 9-29KT Dik Milli AISI 304 Sıvı Temaslı Çok Kademeli In-Line Pompa

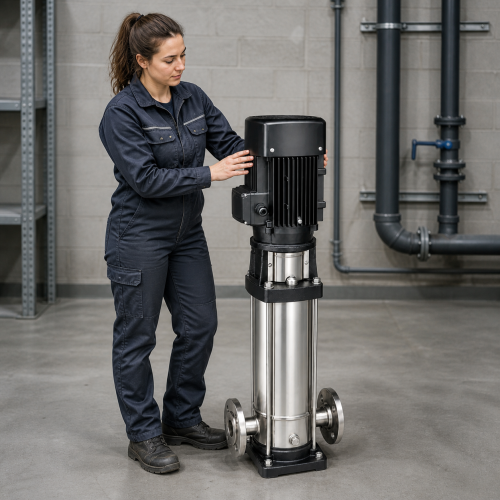

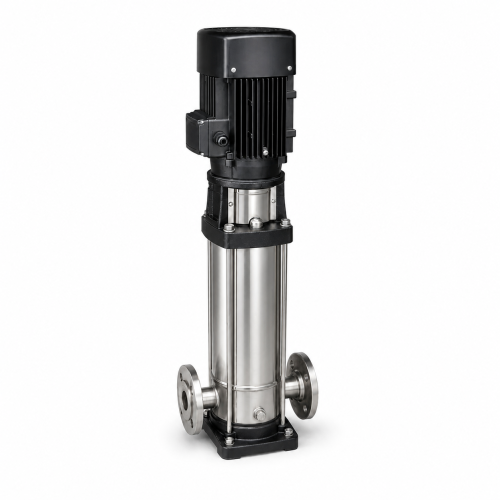

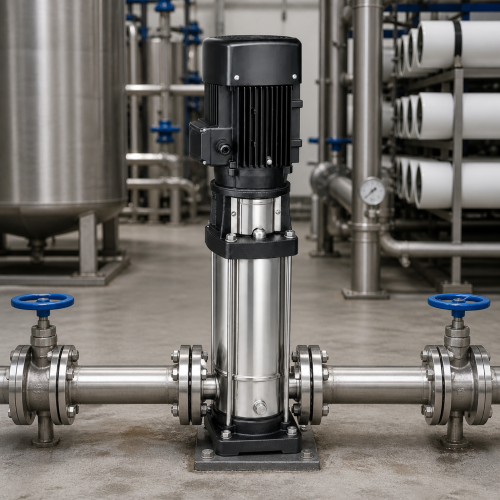

Atlantis Blu CVL 9-29KT Dik Milli AISI 304 Sıvı Temaslı Çok Kademeli In-Line Pompa, KRESMAK Ocak 2026 kataloğunda dik milli ve çok kademeli in-line pompa ailesinde sunulan Atlantis Blu modelidir. Katalog satırında 5,5 HP motor gücü, 380 V besleme, H=1375 mm yükseklik ve model için yayımlanmış debi-basma yüksekliği değerleri bulunur. Ürün stokta hazır değildir; doğru model, bağlantı biçimi ve teslim kapsamı teyit edilerek ön siparişle temin edilir.

Malzeme Kapsamı

Alt pompa gövdesi dahil sıvıya temas eden parçalar AISI 304 paslanmaz çeliktir. Bu beyan yalnız katalogda tanımlanan akışkanla temas eden parça grubunu ve alt pompa gövdesini kapsar. Motor, dış yüzeylerin tamamı, mil, fan veya çark gibi ayrı kalemler için katalogda aynı malzeme sınıfı açıkça verilmediğinden kapsam genişletilmemiştir. Kimyasal uygunluk değerlendirilirken akışkanın pH değeri, klorür miktarı, sıcaklığı, yoğunluğu, aşındırıcılığı ve katı madde içeriği ayrıca ele alınmalıdır. Sipariş öncesinde gerçek akışkan bilgileri üreticiye iletilmeli ve malzeme ile mekanik keçe uygunluğu yazılı olarak teyit edilmelidir.

Öne Çıkan Özellikler

• Dik milli çok kademeli in-line pompa düzeni
• Alt pompa gövdesi dahil sıvıya temas eden parçalar AISI 304 paslanmaz çeliktir
• Kartuş tip mekanik keçe katalog beyanı
• Dişli veya flanşlı alternatif bağlantı seçeneği
• 100 °C maksimum su ve 40 °C maksimum ortam sıcaklığı katalog değerleri
• Model satırına ait yayımlanmış Q-H çalışma noktaları
• Stok miktarı sıfır ürün için kontrollü ön sipariş

Teknik Özellikler

Güç ve Elektrik Verilerinin Kapsamı

CVL 9-29KT için 5,5 HP değeri katalogdaki tek güç sütununda yayımlanır. Motor gücü kW cinsinden, giriş ve çıkış gücü ayrımı, akım, devir, frekans, kondansatör ve faz koruması bilgileri katalogda yayımlanmamıştır. 380 V değeri besleme gerilimidir; model eki veya gerilim değeri kullanılarak faz türü hakkında sonuç üretilmemiştir. Kablo kesiti, sigorta, kontaktör ve motor koruma ayarı ürün etiketi, hat uzunluğu ve kurulum şartları dikkate alınarak yetkili elektrikçi tarafından belirlenmelidir.

Dişli ve Flanşlı Bağlantı Seçenekleri

Katalog bütün CVL modellerinde dişli ve flanşlı bağlantı seçeneği bulunduğunu bildirir. Bunlar aynı anda kullanılması gereken iki zorunlu bağlantı değil, sipariş sırasında seçilecek alternatif düzenlerdir. Bu model için dişli bağlantı 1¼ inç giriş ve 1¼ inç çıkış; flanşlı bağlantı ise DN32 giriş ve DN32 çıkış olarak yayımlanır. Karşı flanş, conta, cıvata, rakor ve diğer montaj parçalarının teslimata dahil olup olmadığı ödeme öncesinde teyit edilmelidir. Boru hattı pompaya gerilim aktarmayacak biçimde desteklenmeli ve bağlantı standardı tesisatla uyumlu seçilmelidir.

Debi ve Basma Yüksekliği

CVL 9-29KT için katalogda yayımlanan çalışma noktaları: 2 m³/h debide 185 m, 4 m³/h debide 168 m, 4,5 m³/h debide 164 m, 5 m³/h debide 157 m, 5,5 m³/h debide 150 m, 6 m³/h debide 141 m, 6,5 m³/h debide 132 m, 7 m³/h debide 119 m, 7,5 m³/h debide 103 m, 8 m³/h debide 87 m. Seçili satırdaki 10 hücrenin tamamı sayısaldır; tire veya soru işareti bulunan ek bir çalışma noktası yoktur. Bu değerler pompa seçimi için başlangıç sağlar; gerçek çalışma noktası statik kot, boru çapı ve uzunluğu, vana, dirsek, çekvalf, filtre ve diğer yerel kayıplar birlikte hesaplanarak belirlenmelidir.

Pompa Seçimi ve Sistem Hesabı

Uygun pompa yalnız en yüksek basma değerine bakılarak seçilmemelidir. İstenen debi ile toplam dinamik basma yüksekliği aynı çalışma noktasında değerlendirilmelidir. Tesisattaki eş zamanlı tüketim, depo seviyesi, basınç ihtiyacı ve boru kayıpları hesaba katılmalıdır. Hedef noktanın yayımlanmış Q-H aralığında kalması, motor yükünün uygun olması ve hattın gerekli minimum akışı sağlaması gerekir. Sıfır debiye yakın çalışma, kapalı vana koşulu veya pompanın uygun aralık dışında uzun süre işletilmesi ısınma ve mekanik zorlanma riski doğurabilir.

Ölçüler ve Yerleşim

Katalog bu model için H=1375 mm yüksekliği yayımlar. Bu değer ambalaj ölçüsü, kaide yüksekliği veya motor sökümü için gereken servis boşluğu değildir. Uzunluk, genişlik ve derinlik değerleri yayımlanmadığından ürün görselinden ölçü çıkarılmamıştır. Dikey yerleşimde motorun üstten sökülebilmesi, mekanik keçeye erişim ve boru bağlantılarının bakım sırasında ayrılabilmesi için yeterli alan bırakılmalıdır. Kaide düz, sağlam ve titreşimi sınırlayacak yapıda olmalıdır.

Sıcaklık, Emiş ve Akışkan Şartları

Maksimum su sıcaklığı 100 °C, maksimum ortam sıcaklığı 40 °C ve maksimum emiş 6,5 m olarak yayımlanır. Bu değerler ayrı ayrı üst sınırlardır; bütün sınırların aynı anda güvenle kullanılabileceği anlamına gelmez. Rakım, su sıcaklığı, emiş hattı uzunluğu, boru çapı, hava kaçağı ve kavitasyon riski kullanılabilir emiş yüksekliğini azaltabilir. Emiş hattı kısa, sızdırmaz ve hava cebi oluşturmayacak biçimde düzenlenmeli; pompa susuz çalıştırılmamalıdır.

Kartuş Tip Mekanik Keçe

Katalog mekanik sızdırmazlık elemanını kartuş tip mekanik keçe olarak tanımlar. Keçenin elastomer sınıfı, yüzey çifti ve özel kimyasal dayanım bilgileri model satırında ayrıca yayımlanmaz. Bu nedenle sıcaklık sınırına ek olarak pompalanan sıvının kimyasal yapısı ve çalışma basıncı da değerlendirilmelidir. İlk çalıştırmadan önce pompa gövdesinin uygun biçimde doldurulması, dönüş yönünün kontrol edilmesi ve keçenin kuru çalışmadan korunması gerekir. Kaçak gözlenirse ürün enerjisi kesilmeli ve yetkili servis incelemesi yapılmalıdır.

Kurulum ve Devreye Alma

Pompa sağlam bir zemine dik konumda sabitlenmeli, boru ağırlığı pompa ağızlarına bindirilmemeli ve hat gerilimi giderilmelidir. Flanş paralelliği veya dişli bağlantı ekseni bozuksa zorlayarak montaj yapılmamalıdır. Pompa ile emiş hattı devreye almadan önce uygun biçimde doldurulmalı, vanaların konumu kontrol edilmeli ve sistem havası tahliye edilmelidir. İlk çalıştırmada dönüş yönü, basınç, debi, titreşim, olağan dışı ses, motor sıcaklığı ve bağlantı kaçakları yetkili kişi tarafından izlenmelidir.

Elektrik Güvenliği

Topraklama, kaçak akım koruması, kısa devre koruması ve motor koruma elemanları yerel mevzuata ve ürün etiketine uygun olmalıdır. Katalogda yayımlanmayan akım veya faz bilgisi tahmin edilmemeli; pano ve kablo seçimi gerçek motor etiketinden yapılmalıdır. Nem, yoğuşma ve su sıçramasına karşı pano ile kablo girişlerinin koruma sınıfı kurulum ortamına uygun seçilmelidir. Elektrik bağlantısı ve dönüş yönü kontrolü yetkili elektrikçi tarafından gerçekleştirilmelidir.

Bakım ve İşletme

Keçe bölgesi, bağlantılar, filtreler, vanalar ve boru destekleri düzenli aralıklarla kontrol edilmelidir. Kaçak, tıkanıklık, titreşim, olağan dışı ses, basınç değişimi ve motor sıcaklığı izlenmelidir. Bakım öncesinde enerji kesilmeli, yeniden enerjilenmeye karşı önlem alınmalı ve hat basıncı tamamen tahliye edilmelidir. Don riski bulunan tesisatta pompa ve borular korunmalı veya uygun biçimde boşaltılmalıdır. Yedek parça seçiminde model kodu ile ürün etiketi birlikte kullanılmalıdır.

Stok, Fiyat ve Ön Sipariş

Ürün stokta hazır değildir; stok miktarı sıfırdır ve ön siparişe açıktır. Tedarik süresi, AISI 304 malzeme seçeneği, dişli veya flanşlı bağlantı tercihi, motor etiketi ve teslim içeriği ödeme öncesinde teyit edilir. Gösterilen fiyat yüzde 20 KDV dahildir. Liste fiyatı, onaylı satış kuru ve belirlenen indirim-kâr-KDV kuralıyla hesaplanmıştır.

Sık Sorulan Sorular

CVL 9-29KT modelinde AISI 304 kapsamı nedir?

Alt pompa gövdesi dahil sıvıya temas eden parçaları kapsar; motor ve katalogda ayrıca tanımlanmayan dış parçalar bu beyana eklenmez.

Dişli ve flanşlı bağlantı birlikte mi kullanılır?

Hayır. Katalog bunları alternatif seçenekler olarak sunar; siparişte tesisata uygun olan düzen seçilmelidir.

Faz tipi gerilimden anlaşılır mı?

Hayır. Faz tipi katalogda yayımlanmadığı için ürün etiketi ve üretici teyidi esas alınmalıdır.

Ürün hemen gönderilir mi?

Hayır. Stok miktarı sıfırdır ve ürün ön siparişle temin edilir.

Kaynak: PDF s.28 / katalog s.26, CVL 9 üst tablo, 5. satır. Kur: 2026-07-14 Ziraat Bankası USD döviz satış 47.5564 TL.
