Atlantis Blu END 34-2.2M Döküm Gövdeli Basınçlı Tek Kademeli Santrifüj Pompa

Atlantis Blu END 34-2.2M Döküm Gövdeli Basınçlı Tek Kademeli Santrifüj Pompa

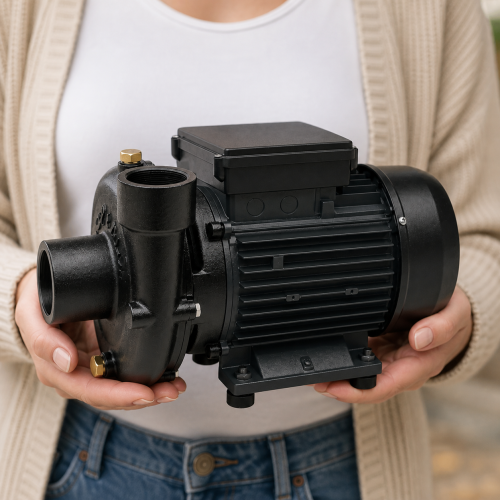

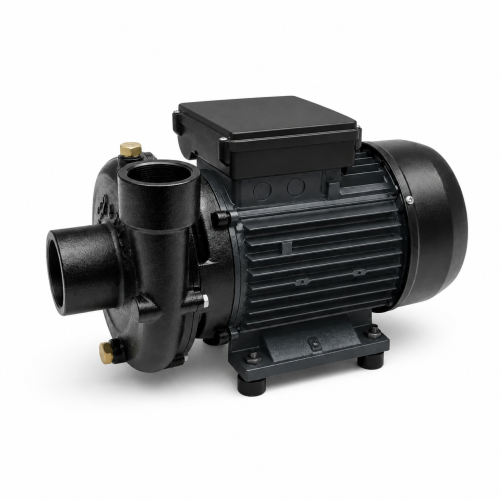

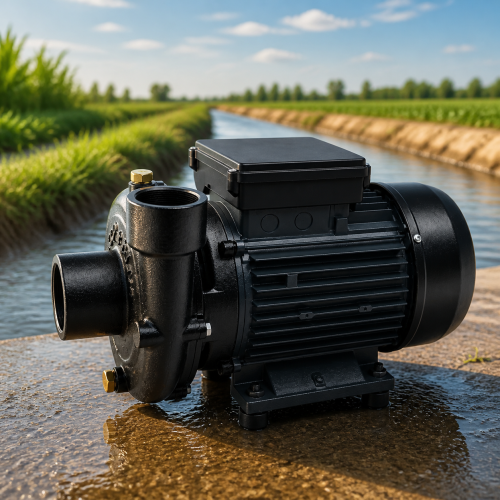

Atlantis Blu END 34-2.2M Döküm Gövdeli Basınçlı Tek Kademeli Santrifüj Pompa, KRESMAK Ocak 2026 bayi alış listesindeki bağımsız END 34-2.2M satırından hazırlanmıştır. Katalogda 3 HP motor gücü, 220 V besleme, 2 inç giriş ve 2 inç çıkış, L=361 mm ve H=252 mm yayımlanır. Güç tablosu yalnız HP içerdiğinden kW hesaplanmamıştır. Modeldeki M/T eki veya voltajdan faz türü çıkarılmamıştır. Gövde, fan ve malzeme ifadeleri yalnız END ailesinin exact katalog notlarından alınmış; başka aileden teknik veri taşınmamıştır.

Öne Çıkan Özellikler

• Döküm gövdeli basınçlı tek kademeli santrifüj pompa
• Paslanmaz çelik fanlı katalog tasarımı
• Yüksek debi ile birlikte yüksek basınç aile notu
• 3 HP ve 220 V exact-model değeri
• Katalogdan doğrulanmış debi ve basma yüksekliği noktaları
• Stokta hazır değil; ön siparişle temin edilir

Teknik Özellikler

Debi ve Basma Yüksekliği

END 34-2.2M için yayımlanan çalışma noktaları: 0 m³/h debide 34 m, 6 m³/h debide 33 m, 10 m³/h debide 31 m, 12 m³/h debide 30 m, 14 m³/h debide 29 m, 16 m³/h debide 28 m, 18 m³/h debide 26 m, 20 m³/h debide 25 m, 24 m³/h debide 21 m, 28 m³/h debide 17 m. Noktalar arasında doğrusal veya başka bir yöntemle ara değer üretilmemiştir. Bu exact-model satırında gösterilen debi sütunlarının tamamında sayısal basma değeri bulunur; yalnız yayımlanmış noktalar aktarılmıştır. Gerçek çalışma noktası; statik kot, boru sürtünmesi, vana, dirsek, çekvalf, filtre ve diğer yerel kayıplar birlikte hesaplanarak seçilmelidir.

END Tek Kademeli Tasarım

Katalog END 34-2.2M modelini döküm gövdeli basınçlı tek kademeli santrifüj pompa ailesinde gösterir ve fanı “Paslanmaz çelik fanlı” olarak tanımlar. Paslanmaz çelik ifadesi yalnız fana aittir; gövdenin veya sıvıyla temas eden bütün parçaların AISI sınıfı olarak genişletilmemiştir. Aile için “yüksek debi ile birlikte yüksek basınç” notu bulunur; gerçek seçim yalnız exact-model Q-H noktalarıyla yapılmalıdır.

Malzeme, Sıcaklık ve Akışkan Uyumluluğu

END ailesinde maksimum su sıcaklığı 80 °C, maksimum ortam sıcaklığı 40 °C ve maksimum emiş 6,5 m’dir. Mekanik keçe malzemesi, AISI sınıfı ve bütün ıslak parça kapsamı bu tabloda yayımlanmadığından komşu CA veya JET ailelerinden taşınmamıştır.

Doğru Model ve Ölçü Kontrolü

END 34-2.2M için L=361 mm ve H=252 mm exact satır değeridir. Bunlar ambalaj, servis boşluğu veya tesisatın toplam kapladığı alan değildir. Model kodundaki boşluk, tire, nokta ve harf eki sipariş kimliğinin parçasıdır. Aynı ailede voltaj, bağlantı, yükseklik veya performansı farklı satırlar bulunduğundan ödeme öncesinde exact model kodu, bağlantı standardı, montaj çizimi ve teslim kapsamı yazılı olarak teyit edilmelidir.

Pompa Seçimi

Seçimde yalnız en yüksek basma değerine bakılmamalıdır. İstenen debi ile toplam dinamik basma yüksekliği yukarıdaki exact-model noktalarının içinde kalmalıdır. Hat uzadıkça, çap küçüldükçe ve bağlantı elemanı sayısı arttıkça sürtünme kaybı yükselir. Katalogdaki maksimum emiş değeri üst sınırdır; rakım, su sıcaklığı, emiş hattı kayıpları, hava kaçağı ve kavitasyon riski kullanılabilir emiş mesafesini azaltabilir. Kritik uygulamalarda tesisat hesabı yapılmalıdır.

Kurulum ve Devreye Alma

Pompa sağlam, düz, kuru ve havalandırılan bir zemine sabitlenmelidir. Giriş ve çıkış hatları doğru hizalanmalı, boru ağırlığı pompa gövdesine aktarılmamalıdır. Emiş hattı kısa, sızdırmaz ve hava cebi oluşturmayacak biçimde kurulmalıdır. İlk çalıştırmadan önce pompa üretici talimatına göre hazırlanmalı ve susuz çalıştırılmamalıdır. Elektrik beslemesi, kablo kesiti, topraklama ve koruma elemanları yetkili kişi tarafından saha şartlarına göre belirlenmelidir.

Katalogda Yayımlanmayan Veriler

Bu exact-model satırında kW, akım, devir, frekans, kondansatör, faz türü ve faz koruması yayımlanmamıştır. HP veya 220/380 V değerinden bu alanlar hesaplanmamış, M/T ekinden anlam türetilmemiş ve komşu aileden taşınmamıştır. Sipariş kararı bu bilgilere bağlıysa ödeme öncesinde yazılı üretici veya tedarikçi teyidi alınmalıdır.

İşletme ve Bakım

Devreye almada kaçak, titreşim, anormal ses, motor ısınması ve beklenen akış kontrol edilmelidir. Filtre, vana ve boru hattındaki tıkanmalar performansı düşürebilir. Don riski bulunan yerlerde pompa ve hat korunmalı veya boşaltılmalıdır. Bakım öncesinde enerji kesilmeli ve basınç güvenli biçimde tahliye edilmelidir. Yedek parça teyidinde exact model kodu kullanılmalıdır.

Stok ve Ön Sipariş

Ürün stokta hazır değildir; stok miktarı sıfırdır ve ön siparişle temin edilir. Tedarik süresi, exact model, bağlantı standardı, akışkan uyumluluğu, malzeme kapsamı ve teslim içeriği ödeme öncesinde doğrulanır. Görseldeki boru, vana, karşı flanş, pano veya saha aksesuarları teslimata otomatik olarak dahil değildir. Fiyat KDV dahildir.

Sık Sorulan Sorular

HP değerinden kW hesaplandı mı?

Hayır. Katalog yalnız HP yayımlar; kW türetilmemiştir.

Performans tablosu nasıl hazırlandı?

Noktalar doğrudan END 34-2.2M satırından alındı; tireli hücreler sıfır sayılmadı ve ara değer oluşturulmadı.

Pompanın tamamı paslanmaz çelik midir?

Hayır. Katalog gövdeyi döküm, fanı paslanmaz çelik olarak tanımlar. Bu ifade pompanın tamamına genellenmemelidir.

Ürün hemen gönderilir mi?

Hayır. Stok miktarı sıfırdır; ön sipariş alınır ve tedarik süresi ödeme öncesinde doğrulanır.

Teknik kaynak: KRESMAK Ocak 2026 kataloğu, PDF s.19 / katalog s.17, END 32/34 tablosu, 3. satır. Fiyat kuru: 2026-07-14 tarihinde doğrulanan Ziraat Bankası USD döviz satış kuru 47.5564 TL.
